01. 워터햄머와 이로인한 폐해

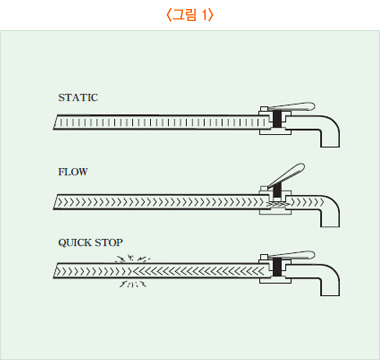

배관계통에서 비압축성 유체(통상적으로 액체)의 흐름이 갑자기 변경 (갑작스런 흐름 또는 폐쇄, 방향전환)될때 발생되는 이상고압의 충격을 가리키며 <그림1>과 같은 형태로 발생한다. 이는 소음과 진동의 형태로 표출되거나 배관계의 흡수로 소멸될때까지 배관에 존재한다.

이러한 워터햄머는 ①파이프의 파열, 이음부의 약화 또는 누설
②체크밸브 등 배관 부품과 압력계, 유량계의 파손 ③소음 및 진동을 유발시킨다. 이때 발생되는 충격압은 아래와 같이 계산될 수 있다.

Pr = AxPx V/98000 (Kgf/cm²)

PR : 충격압

A : 압력파의 전파속도 (M/S, 물은 약 1340)

P : 유체의 밀도 (KGF/ m², 물은 1000)

V : 배관계내의 유속 (M/S)

02. 워터햄머 흡수기

흔히 워터햄머에 대한 해결책으로 에어챔버를 사용하기도 한다.

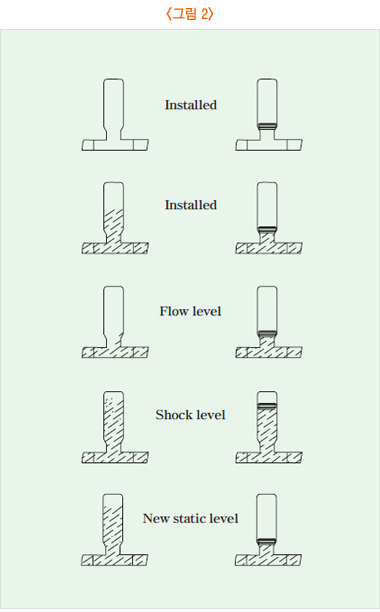

하지만 <그림2>와 같이 에어챔벼는 주수의 기간이 지나면 내부의 공기층이 누설되며 성능을 발휘할 수 없게 된다.

워터햄머흡수기는 제품내부에 압축성이 좋은 기체(질소)를 영구적인 기밀상태로 배관계에 장치하여 일정용량의 공간을 만들어줌으로써 충격압이 발생할 때 확보된 체적만큼 비압축성 유체가 팽창할 수 있도록 하여 충격압의 발생을 최소화한다.

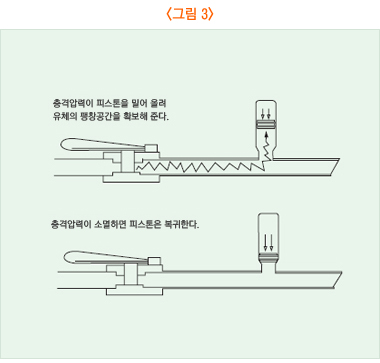

<그림3> 이로써 워터햄머흡수기는 배관, 이름쇠, 배관부품 등을 보호하고 ②배관계의 소음과 진동을 최소화하며 특히, 펌프의 작동시 안정적인 맥동을 유지하여 연결배관과 저수조를 보호한다. 발생되는 워터햄머의 흡수를 위한 워터햄머흡수기의 소요체적은 아래와 같이 계산 될 수 있다.

V = 4 x Q x P1 x (0.016 x L - TC) / {1000 x (P1-P2)}

Q : 배관계의 유랑 (LPM)

P1 : 허용충격압력 (Kgf/cm², 설계충격압력이나 최대 P2의 2.5배 이하)

P2 : 배관계의 압력 (Kgf/cm²)

V : 배관계내의 유속 (M/S)

TC : 압력파의 왕복시간 (SEC, TC = 2 x L / N)

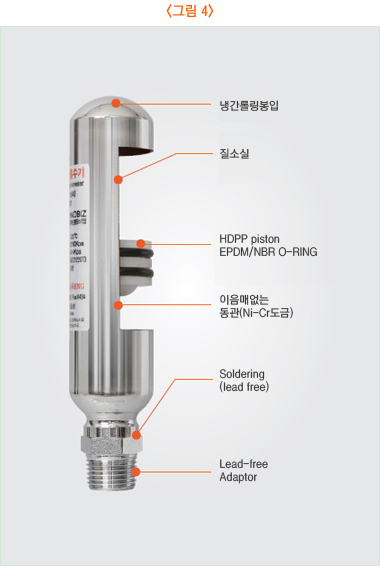

03. 당사 워터햄머흡수기 <그림4>

당사에서는 특정조건하에서 발생될 수 있는 충격압과 이를 흡수할 수 있는 워터햄머흡수기를 과학적으로 설계하여 제작한다.

04. 기술사양

▶ 최대 사용온도 : 120 ℃(250 ℉)

▶ 질소실층전압력 : 4.22 Kgf/ cm²(414 KPA)

▶ 최대사용압력 : 38 Kgf/ cm²(3.770 KPA)

▶ 설치 후 최고충격압력 : 10.5 Kgf/ cm² (1034 KPA)
(배관계의 조건에 따라 상이할 수 있습니다.)

▶ 구성

몸체 : C1220T 이음매없는 동관 (성형가공)

접속구 : CM A daptor

Piston : (고원, 고강성) HDPP

O-ring : (100% 주문생산된) NBR

윤활유 : DC-111 Silicone compound

03. 당사 워터햄머흡수기 <그림4>

당사에서는 특정조건하에서 발생될 수 있는 충격압과 이를 흡수할 수 있는 워터햄머흡수기를 과학적으로 설계하여 제작한다.

또한 ASSE1010, KS B 2375 의 시험조건을 충족하실 수 있는 시험장비를 구비하여 설계된 워터햄머흡수기의 성능을 검증하여 최적의 성능을 지닌 제품을 생산토록 한다.

▶ (주)정우금속엔지니어링의 표준형 수격흡수기는 제품상 가장 취약해질 수 있는 냉간롤링봉입부위를 원소재 두께의 2배 이상으로 제작하여 제품의 신뢰성을 한차원 높였다.

▶ 경쟁사와 다른 냉간롤링 및 축관기술을 적용하여 제품의 조직을 조밀하게 다진다

▶ 모든 공정을 전용기화하여 자동화율을 높여 균일한 제품을 생산한다.

▶ 나사식 및 삽입식 주요 제품에 대해 ASSE 인증을 취득하였다. (ASSE1010, #952)

▶ 나사식 AA, A, B, C SIZE, 삽입식 AA, A SIZE 에 대해 KS 인증을 취득하였다. (KS B 2375, 인증번호 제 05-0040 호)

▶ 제품에 대해 품질보증 인증을 취득하였다.

▶ 제품 나사식 A SIZE 에 대해 500,000 회의 수격부하시험을 행하였다.

04. 기술사양

▶ 최대 사용온도 : 120 ℃(250 ℉)

▶ 질소실층전압력 : 4.22 Kgf/ cm²(414 KPA)

▶ 최대사용압력 : 38 KGF/ cm²(3.770 KPA)

▶ 설치 후 최고충격압력 : 10.5 Kgf/ cm² (1034 KPA)
(배관계의 조건에 따라 상이할 수 있습니다.)

▶ 구성

몸체 : C1220T 이음매없는 동관 (성형가공)

접속구 : (LEAD-FREE) CM A daptor

Piston : (고원, 고강성) HDPP

O-ring : (100% 주문생산된) EPDM, NBR

윤활유 : DC-111 Silicone compound

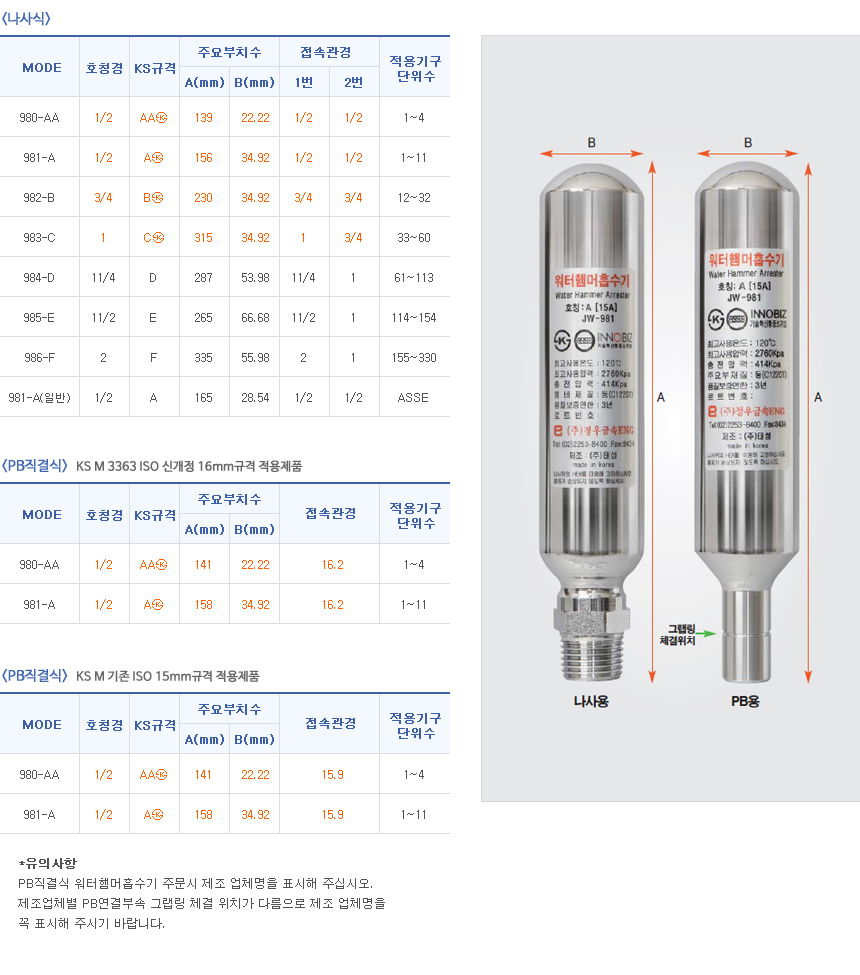

05.규격선정

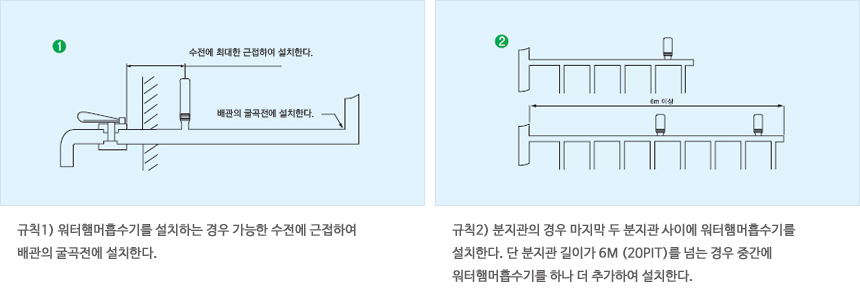

06.설치위치

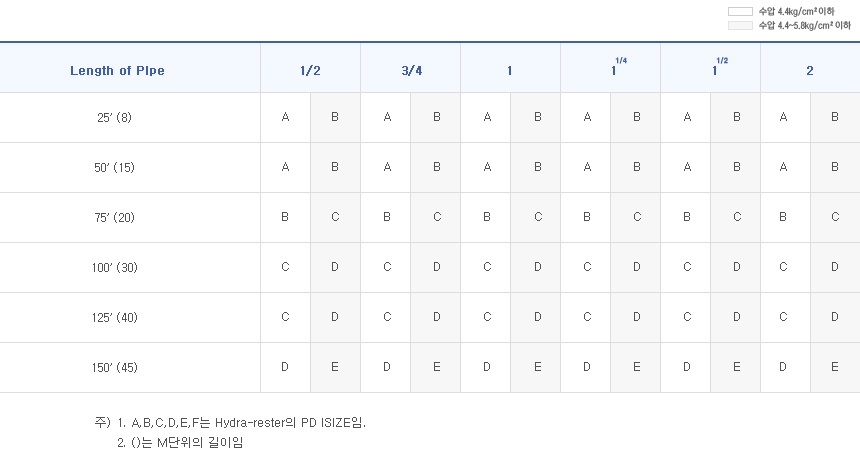

07.먼거리 배관계통의 적용기준

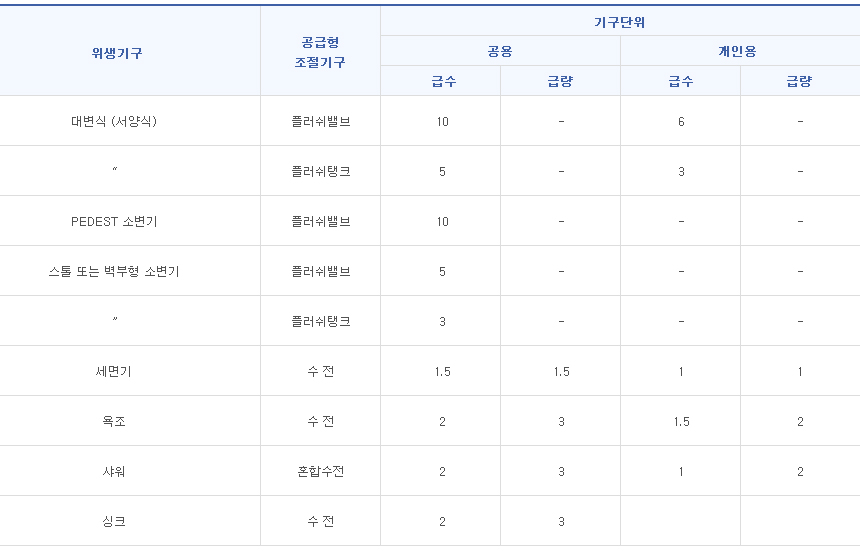

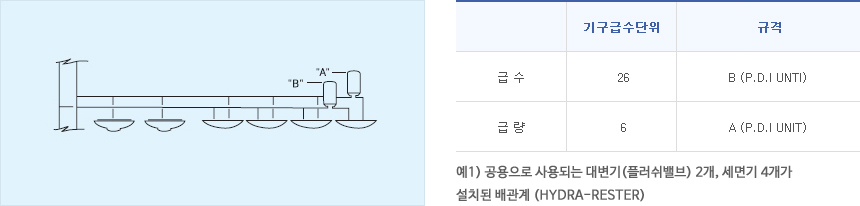

08.기구 급수단위

09.일반적인 적용기준
